Într-un sistem KNX bine proiectat, fiecare componentă are un rol important. În ceea ce priveşte conectarea senzorilor, butoanelor și sondelor de temperatură într-o rețea unitară, modulul QUAD de la Zennio se remarcă prin adaptabilitate și fiabilitate. Potrivit atât pentru proiecte de automatizare rezidențiale cât și comerciale, dispozitivul permite configurarea liberă a intrărilor, oferind libertate de integrare în orice sistem inteligent.
Ce este QUAD

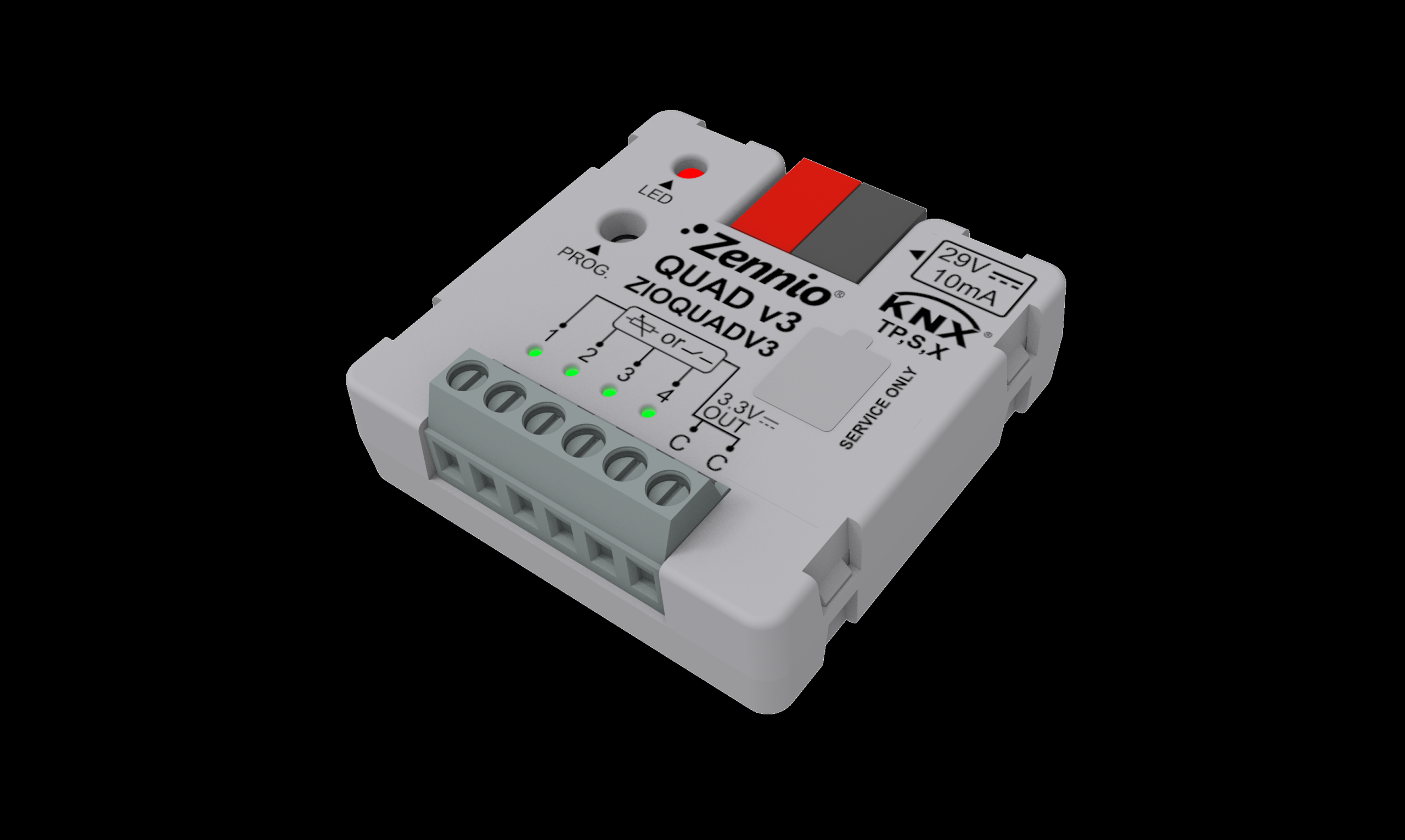

Zennio QUAD este un modul de intrări analog-digitale, utilizat pentru a conecta senzori, butoane, contacte magnetice sau sonde de temperatură la magistrala KNX. Este disponibil în două modele – QUAD Plus şi QUAD v3, ultima versiune lansată. Modelul QUAD v3 este compatibil cu sondele de temperatură PT1000 şi KNX Secure şi are LED-uri de stare pentru fiecare intrare, plus 10 funcții logice integrate.
Cele patru intrări ale modulului QUAD pot fi configurate independent în ETS pentru a funcționa ca intrări binare, sonde de temperatură (cu NTC) sau senzori de mişcare. Dispozitivul integrează și patru termostate independente, ideale pentru controlul local al temperaturii în camere diferite.
Integrare simplă în sistemul KNX
Zennio QUAD se alimentează direct de pe magistrala KNX. Configurarea se face în ETS, unde fiecare intrare poate fi adaptată funcționalității dorite: buton pentru iluminat, senzor de mişcare, contact de fereastră sau sondă de temperatură. Datorită acestei flexibilități, modulul se integrează perfect în instalațiile complexe, unde se dorește reducerea numărului de dispozitive și a cablajului.
Performanță în format compact
Cu dimensiuni de doar 39 × 39 × 14 mm, QUAD se montează ușor în doze de perete, tablouri electrice sau cutii de distribuție. Consumul său redus de energie îl face ideal chiar și în rețele KNX dense, cu multe dispozitive conectate.
Carcasa compactă, protecția IP20 și intervalul larg de temperatură de funcționare (0 … +55 °C) garantează fiabilitate și stabilitate în timp, chiar și în condiții solicitante. În plus, dispozitivul reține automat setările în cazul unei întreruperi de alimentare, reluând funcționarea normală imediat ce magistrala revine online.
Avantajele utilizării modulului Zennio QUAD
- Flexibilitate ridicată – cele patru intrări configurabile oferă posibilitatea de a conecta o gamă largă de senzori și contacte, fără module suplimentare.
- Control HVAC integrat – termostatele integrate asigură controlul local al climatizării, simplificând arhitectura sistemului.
- Reducerea cablajului – un singur modul poate prelua funcțiile mai multor dispozitive, economisind spațiu și costuri de instalare.
- Fiabilitate în exploatare – salvarea automată a datelor garantează că sistemul revine exact la starea anterioară după o cădere de tensiune.
Soluții KNX complete în România
Amavys Project este reprezentant oficial Zennio în România și, pe lângă distribuţia de echipamente, oferă consultanță tehnică, proiectare și implementare completă pentru soluții KNX de ultimă generație. Dacă vrei să descoperi cum poate fi integrat modulul QUAD într-un sistem de smart home sau smart building, te invităm să ne contactezi pentru o prezentare personalizată și suport dedicat. Ne poţi scrie la contact@amavys.ro sau ne poţi suna la 0744.702.060.
