În proiectele KNX de dimensiuni medii și mari, structura magistralei influențează direct performanța, fiabilitatea și ușurința în administrare a instalației. Segmentarea corectă a rețelei permite reducerea traficului de telegrame, izolarea defectelor și extinderea instalației fără a compromite comunicația dintre echipamente.

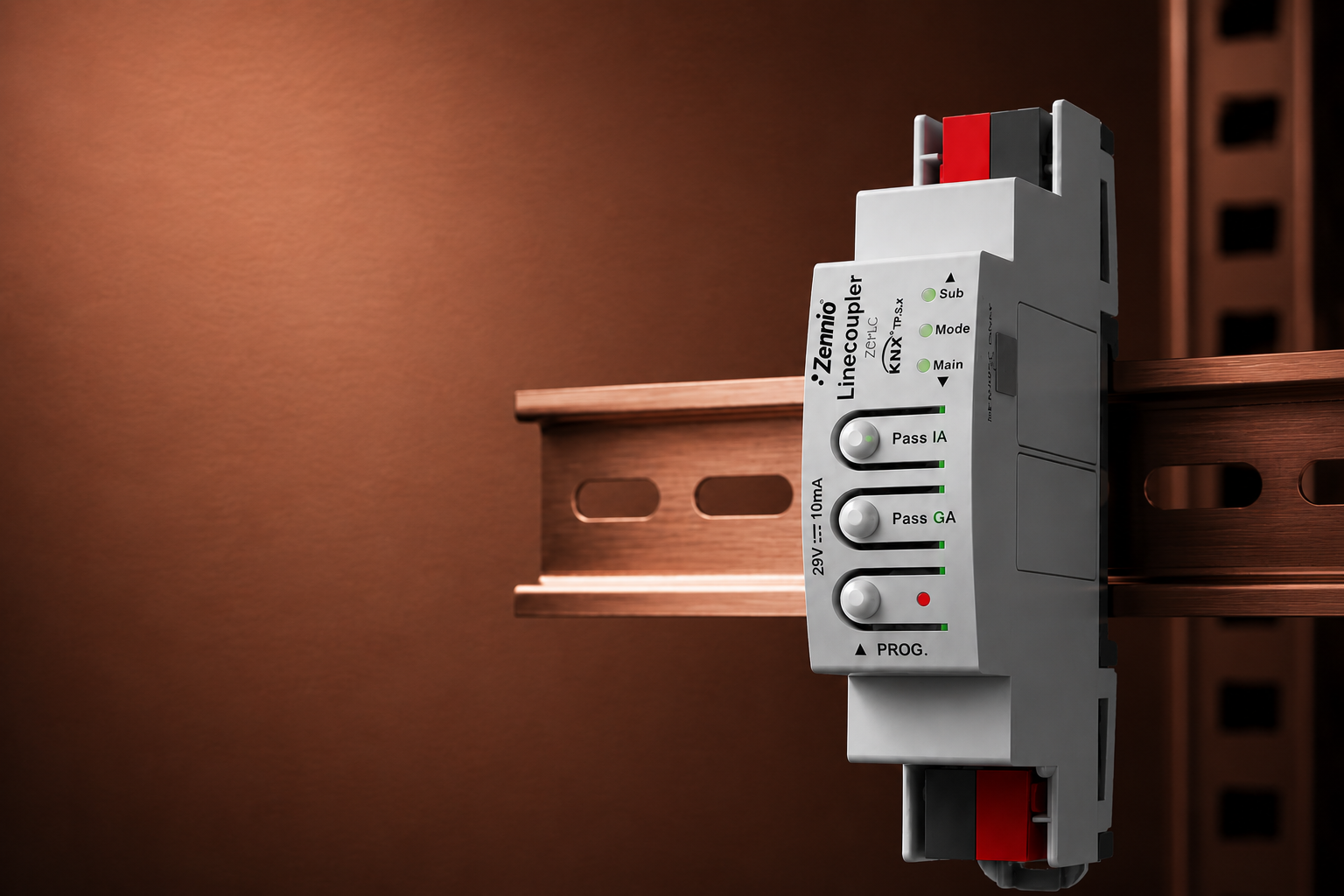

Linecoupler de la Zennio este soluția destinată cuplării liniilor, segmentelor sau ariilor KNX, oferind în același timp filtrarea telegramelor și suport pentru cele mai noi cerințe de securitate din ecosistemul KNX.
De ce este necesar un line coupler într-o instalație KNX?
Pe măsură ce numărul de dispozitive KNX crește, crește și volumul de telegrame care circulă pe magistrală. Dacă toate mesajele ar fi transmise către toate liniile, s-ar genera trafic inutil și s-ar reduce eficiența comunicației.
Un line coupler rezolvă această problemă prin filtrarea inteligentă a telegramelor, permițând transmiterea doar a informațiilor necesare între linii. Astfel se obțin:
- reducerea traficului pe magistrală;
- o comunicație mai eficientă între dispozitive;
- o arhitectură KNX scalabilă;
- o administrare mai simplă a instalațiilor complexe.
În plus, dispozitivul asigură izolare galvanică între liniile conectate, contribuind la creșterea fiabilității sistemului.
Trei funcții într-un singur dispozitiv
Linecoupler poate fi configurat pentru a îndeplini trei roluri diferite, în funcție de arhitectura proiectului:
- Area Coupler – conectează o linie principală cu o arie KNX;
- Line Coupler – conectează două linii KNX și filtrează comunicația dintre acestea;
- Segment Coupler (Repeater) – extinde o linie KNX prin adăugarea unui nou segment.
Această flexibilitate permite utilizarea aceluiași echipament în numeroase tipuri de proiecte, reducând complexitatea selecției componentelor.
Filtrarea telegramelor pentru reducerea traficului
Una dintre funcțiile principale ale dispozitivului este filtrarea telegramelor KNX.
Linecoupler analizează comunicațiile dintre linii și transmite doar telegramele necesare, eliminând traficul inutil. Rezultatul este:
- încărcare redusă a magistralei;
- timp de răspuns optim;
- performanță mai bună în instalațiile cu un număr mare de dispozitive.
Pentru aplicații speciale, filtrarea poate fi controlată și manual, oferind integratorului flexibilitate în timpul punerii în funcțiune sau al diagnosticării sistemului.
Compatibil cu KNX Data Secure
Securitatea comunicației este din ce în ce mai importantă în proiectele moderne de automatizare.
Linecoupler suportă KNX Data Secure, permițând integrarea în instalații care utilizează comunicații criptate între dispozitive. În plus, funcția Security Proxy facilitează comunicația între segmente securizate și componente compatibile din instalație.
Astfel, dispozitivul poate fi utilizat atât în proiecte noi bazate pe KNX Secure, cât și în extinderea instalațiilor existente.
Caracteristici tehnice
| Caracteristică | Specificație |
| Funcții | Area Coupler, Line Coupler și Segment Coupler |
| Lungime maximă APDU | 254 bytes |
| Alimentare auxiliară | Nu este necesară |
| Filtrare telegrame | Automată, cu posibilitate de control manual |
| Securitate | KNX Data Secure și Security Proxy |
| BCU integrat | TP1-256 |
| Montaj | Șină DIN (IEC 60715 TH35) |
| Dimensiuni | 67 × 90 × 17,5 mm (1 modul DIN) |
Instalare simplă
Linecoupler este proiectat pentru montaj pe șină DIN și ocupă un singur modul, ceea ce facilitează integrarea în tablourile electrice existente.
Dispozitivul nu necesită alimentare auxiliară, alimentarea fiind realizată direct prin magistrala KNX. Acest lucru simplifică proiectarea și reduce numărul componentelor necesare în tablou.
Unde este recomandată utilizarea?
Linecoupler este recomandat în special în:
- clădiri de birouri;
- hoteluri;
- locuințe de mari dimensiuni;
- ansambluri rezidențiale;
- proiecte comerciale;
- orice instalație KNX împărțită în mai multe linii sau segmente.
În aceste aplicații, segmentarea magistralei contribuie la menținerea unei comunicații eficiente și la simplificarea extinderilor ulterioare.
O componentă esențială pentru arhitecturi KNX complexe
Deși este un dispozitiv discret în cadrul instalației, Linecoupler are un rol important în organizarea și optimizarea unei rețele KNX. Posibilitatea de utilizare ca Area Coupler, Line Coupler sau Segment Coupler, împreună cu suportul pentru KNX Data Secure, filtrarea telegramelor și lipsa necesității unei alimentări auxiliare îl transformă într-o soluție potrivită pentru proiectele moderne de automatizare.
Amavys Project este distribuitor oficial Zennio în România, punând la dispoziția integratorilor atât întreaga gamă de echipamente, cât și suport tehnic specializat. Oferim consultanță pentru alegerea produselor potrivite fiecărui proiect și asistență în etapele de instalare, configurare și programare KNX, pentru o implementare eficientă.
